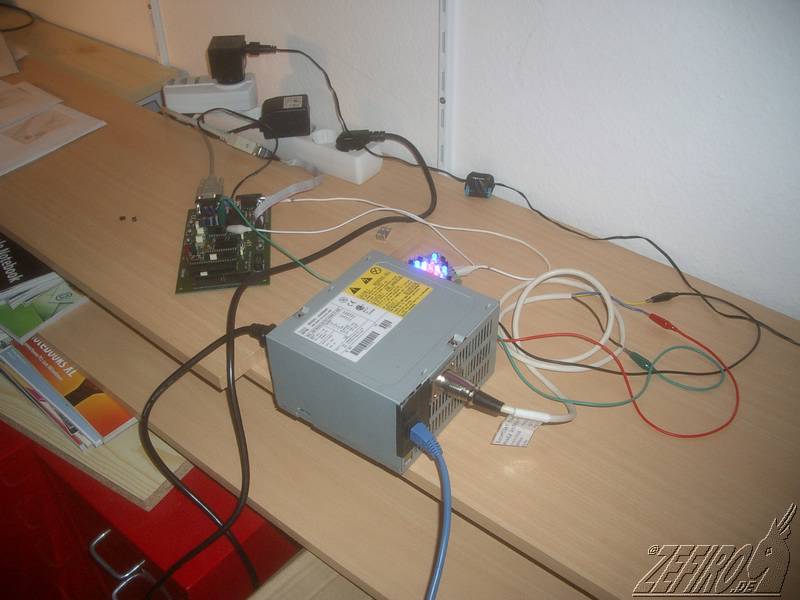

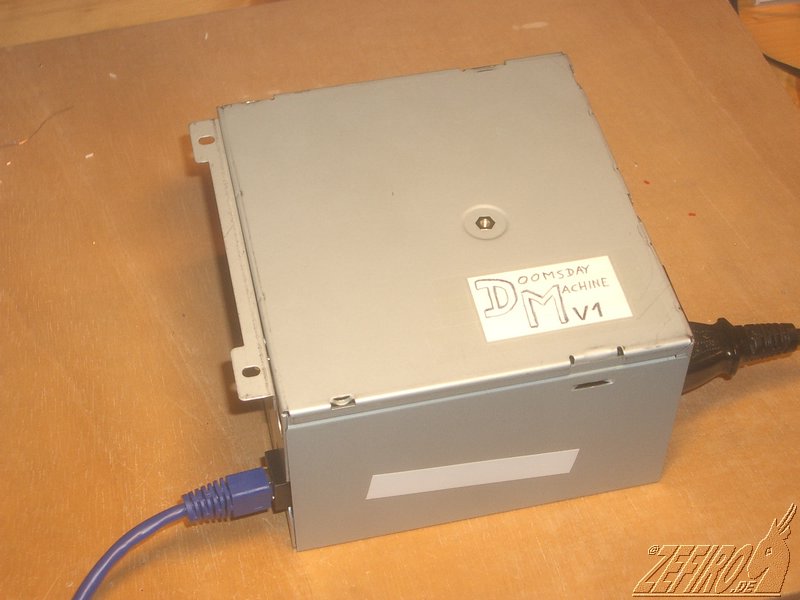

Ein jeder Evil Genius braucht eine Doomsday Machine, etwas mit sehr viel Power und Energie, für seine Weltbeherrschungspläne. Da das anfangs verwendete simple 12V-Netzteil von Pollin als nicht ausreichend angesehen wurde, findet jetzt ein ausrangiertes ATX-Netzteil eine neue Aufgabe in der Speisung der WoDoInCo mit sauberen 5V Standby-Power sowie allen über den 'Slave Unit Control'-Bus angeschlossenen Geräten mit den 5V und 12V Leitungen.

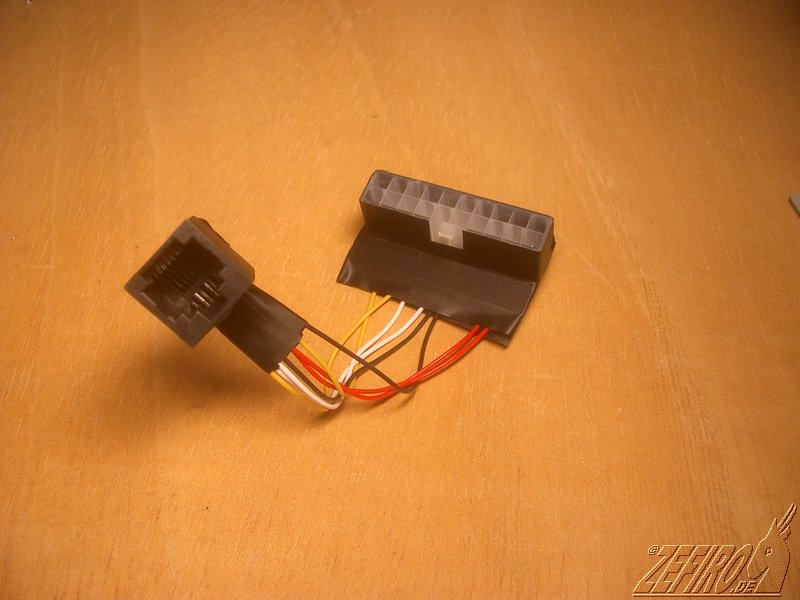

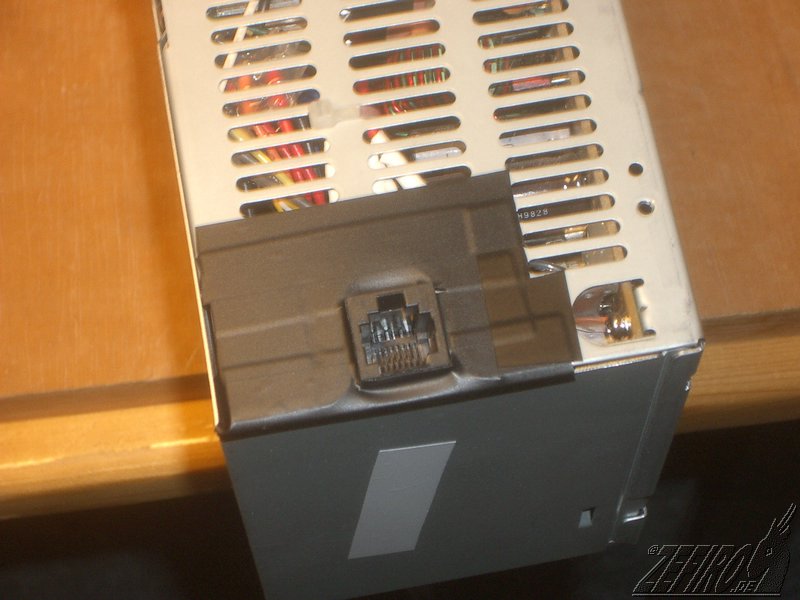

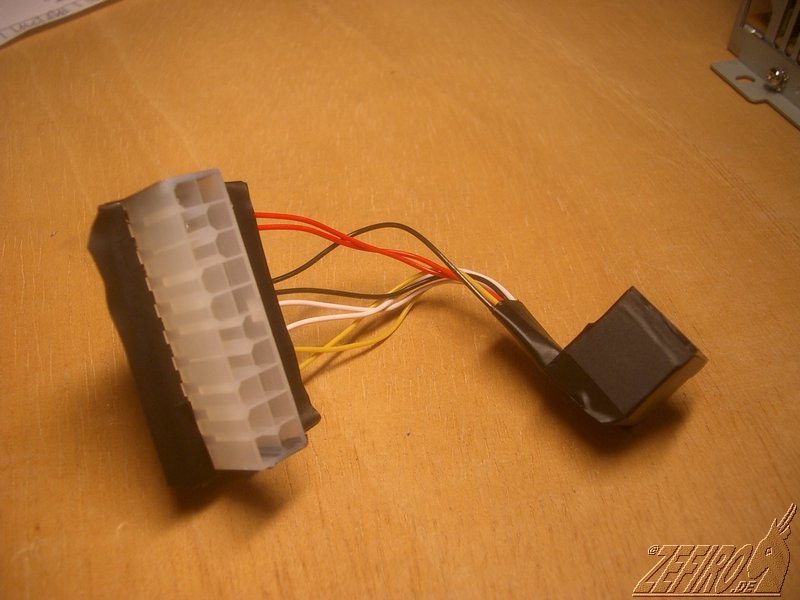

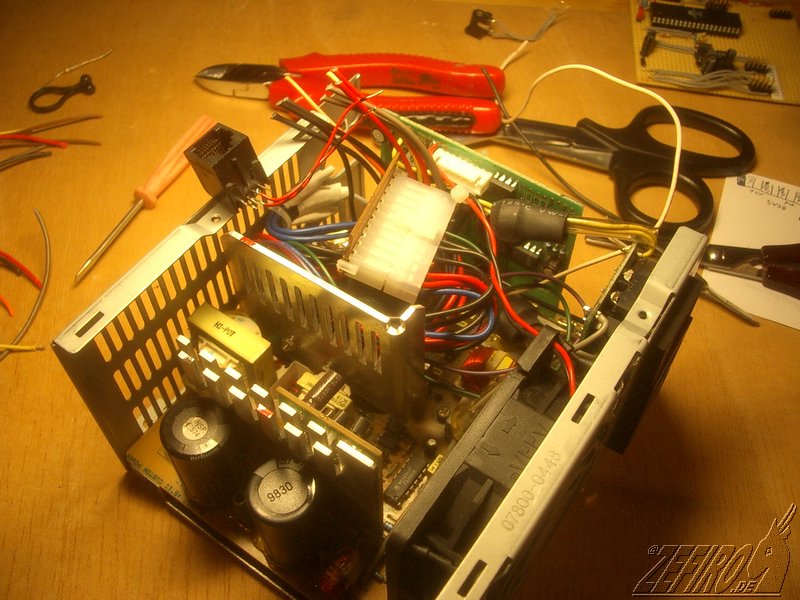

In der Tradition alles über Westernbuchsen anzuschließen wurde das Netzteil kurzerhand umgebaut, sämtliche nicht benötigten Kabel abgeschnitten und eine Westernbuchse integriert.

Video 1Video 2

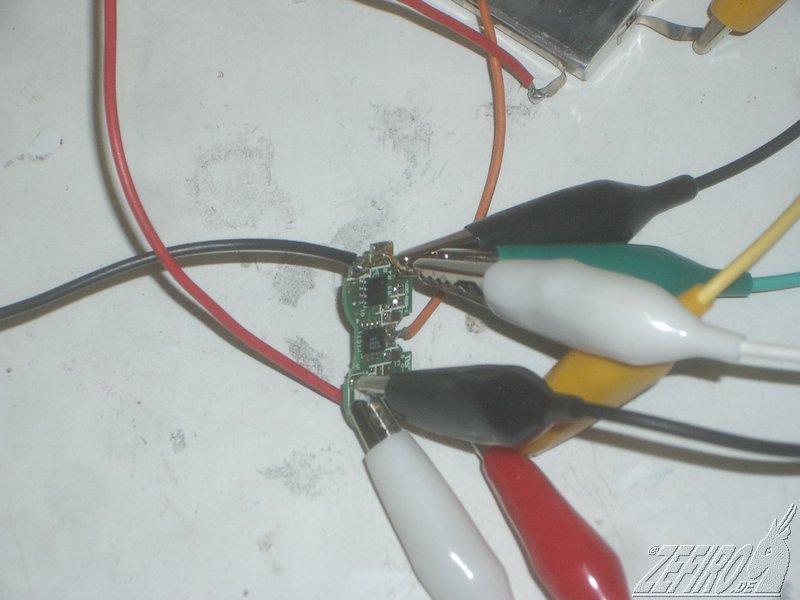

	TODO: Akkus

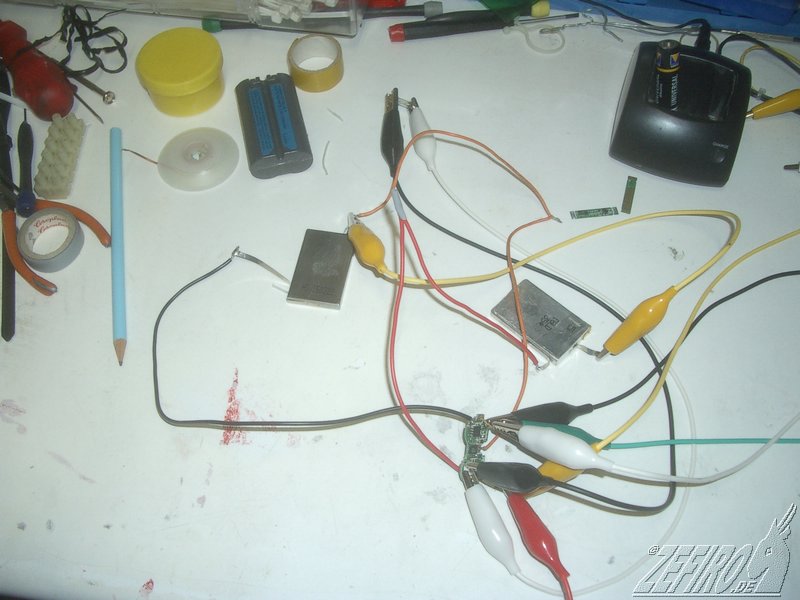

	TODO: Akkus
	TODO: Akkus
	TODO: Akkus

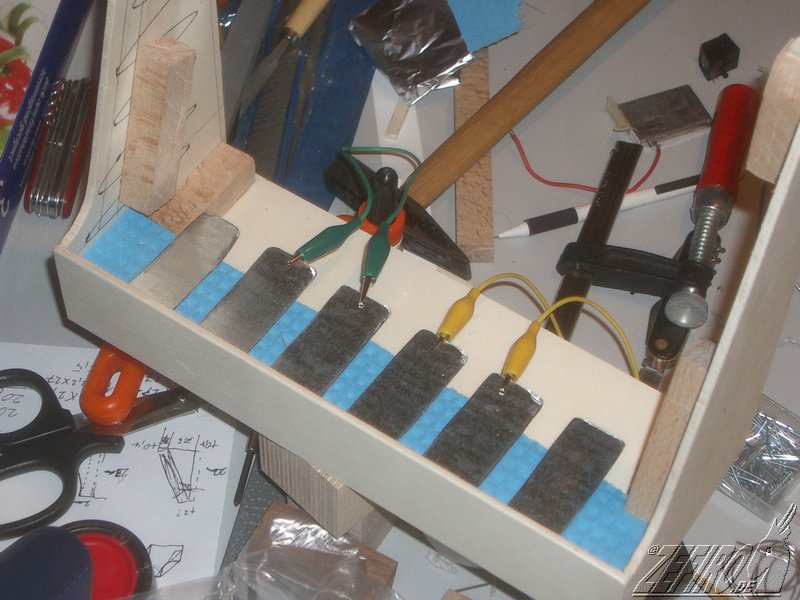

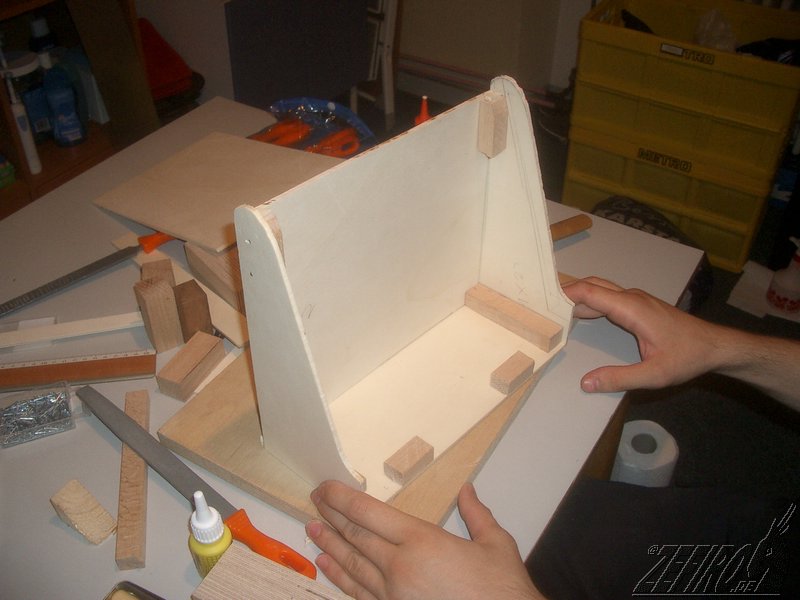

	TODO: Dragonology Ständer
	TODO: Dragonology Ständer

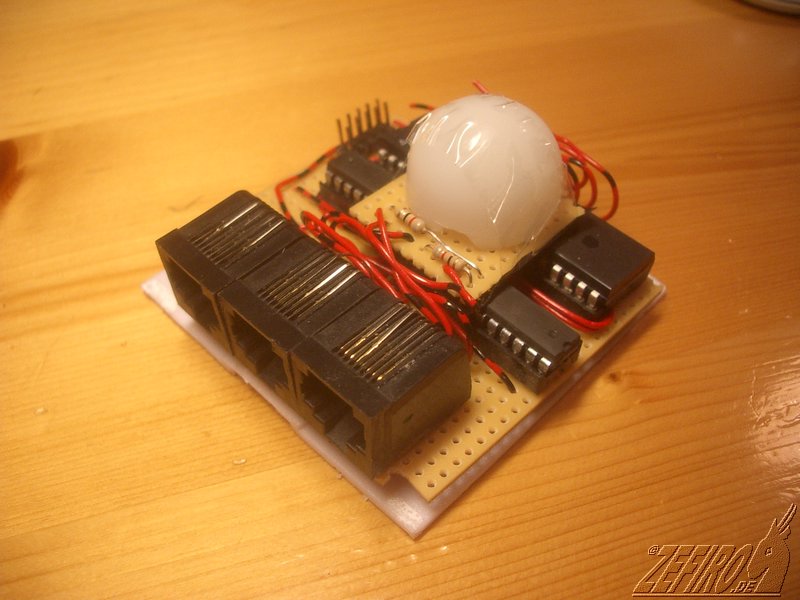

	TODO: Moodcluster

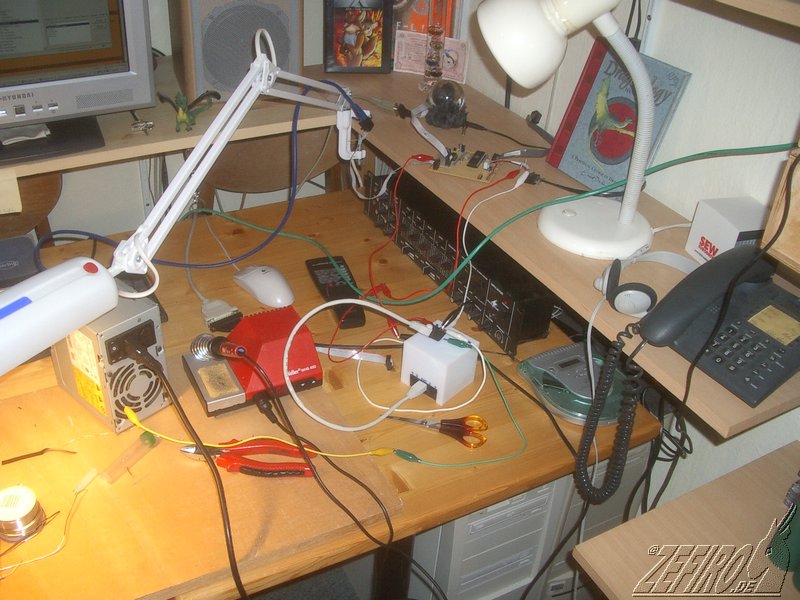

	TODO: Doomsday
	TODO: Doomsday
	TODO: Doomsday
	TODO: Foto
	TODO: Moodcluster
	TODO: Dragonology Ständer
	TODO: SUC
	TODO: Dragonology Ständer
	TODO: Dragonology
	TODO: Doomsday
	TODO: Doomsday

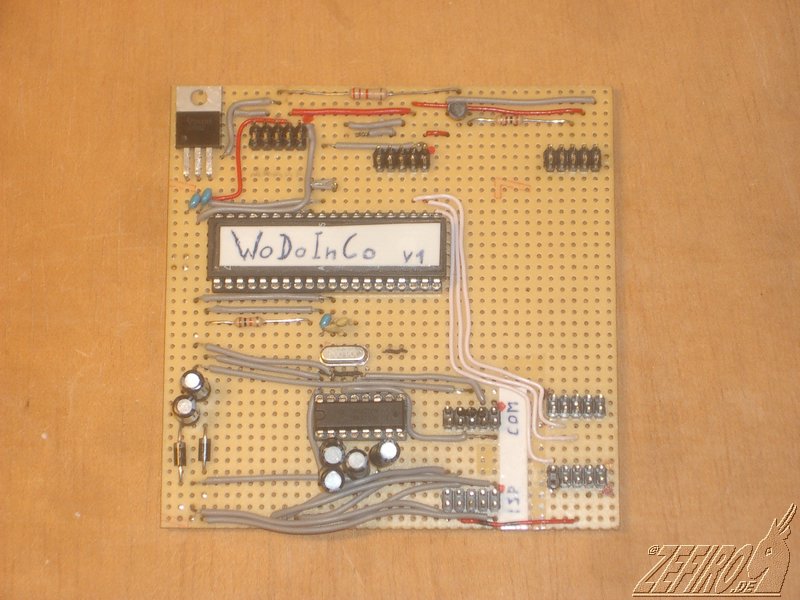

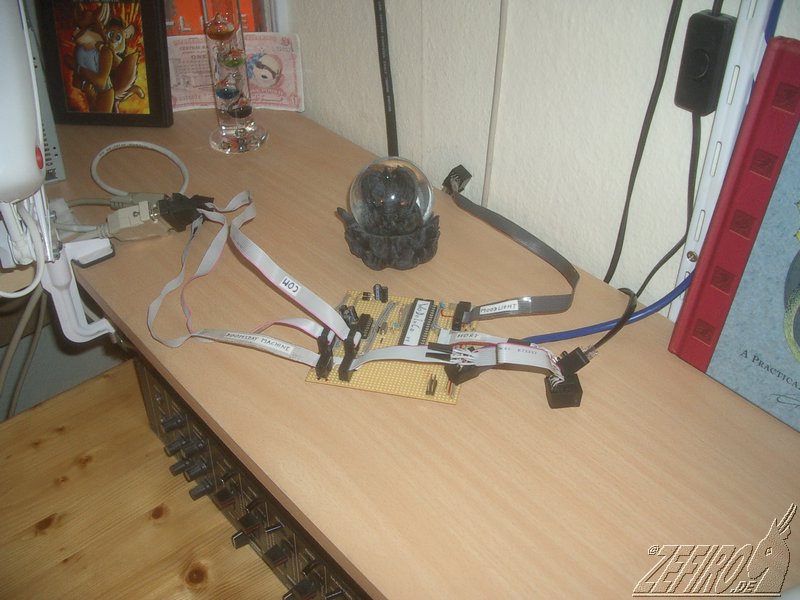

	TODO: WoDoInCo
	TODO: WoDoInCo
	TODO: WoDoInCo

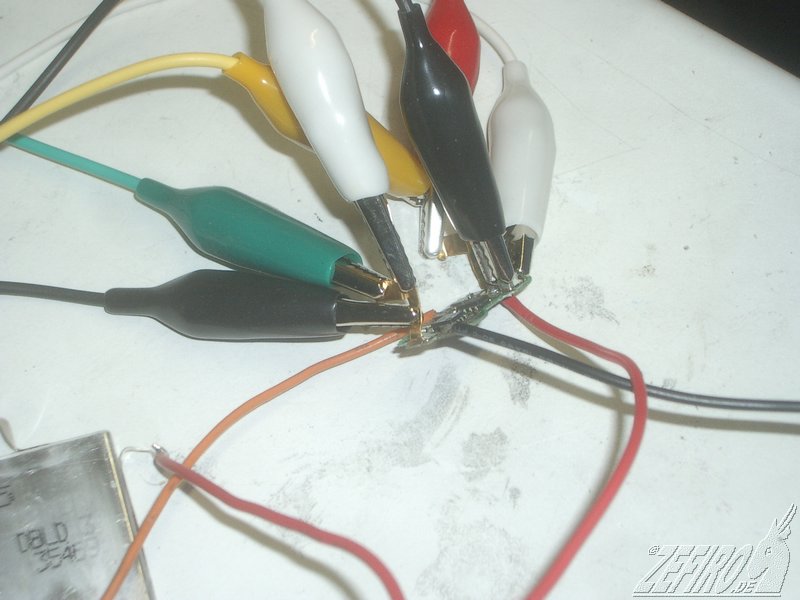

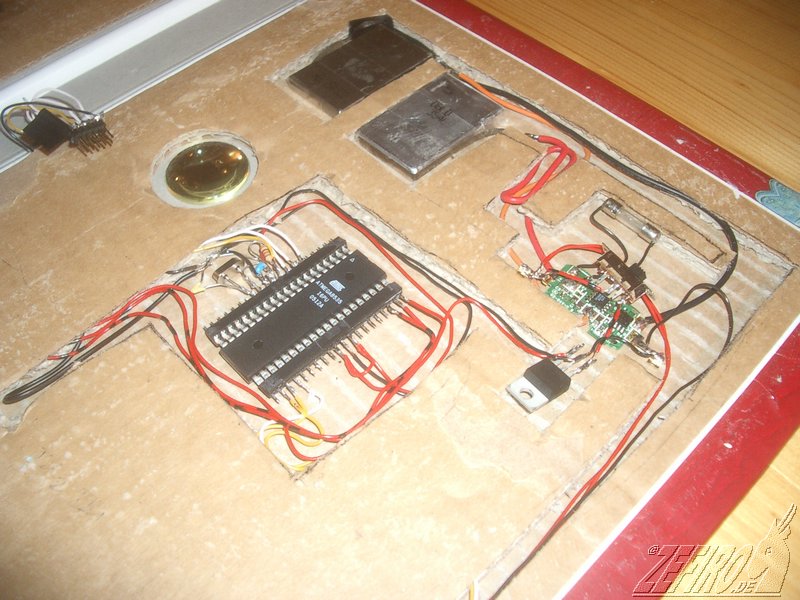

	TODO: Dragonology Flachchip
	TODO: Dragonology Flachchip
	TODO: Dragonology Flachchip

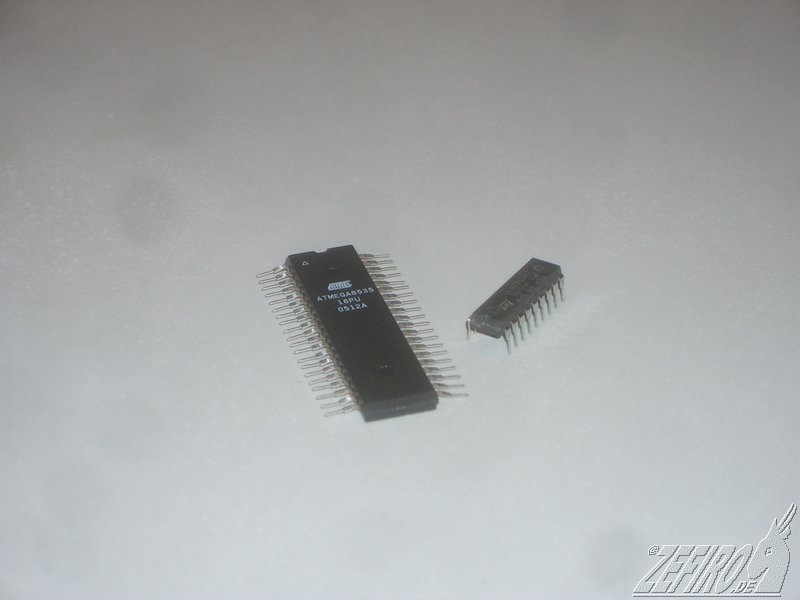

	TODO: Dragonology Flachchip Foto

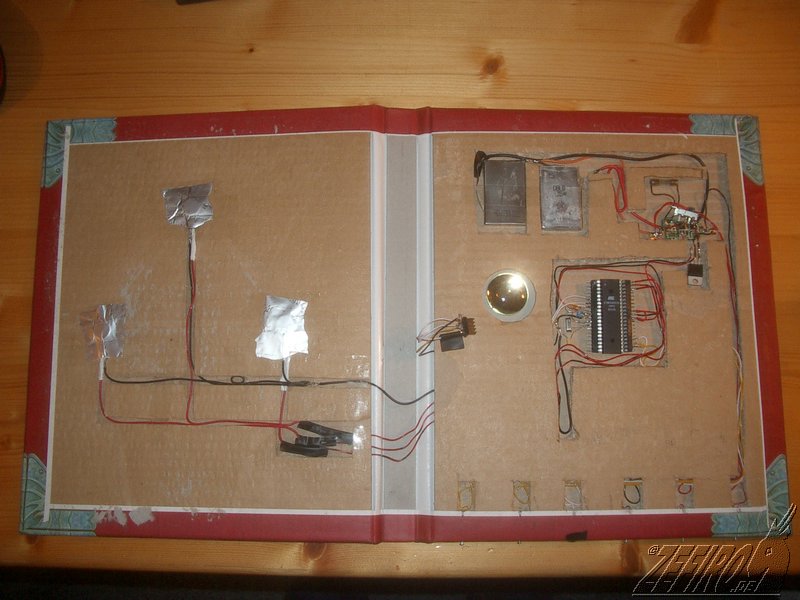

	TODO: Dragonology
	TODO: Dragonology
	TODO: Moodcluster
	TODO: WoDoInCo Gehäuse

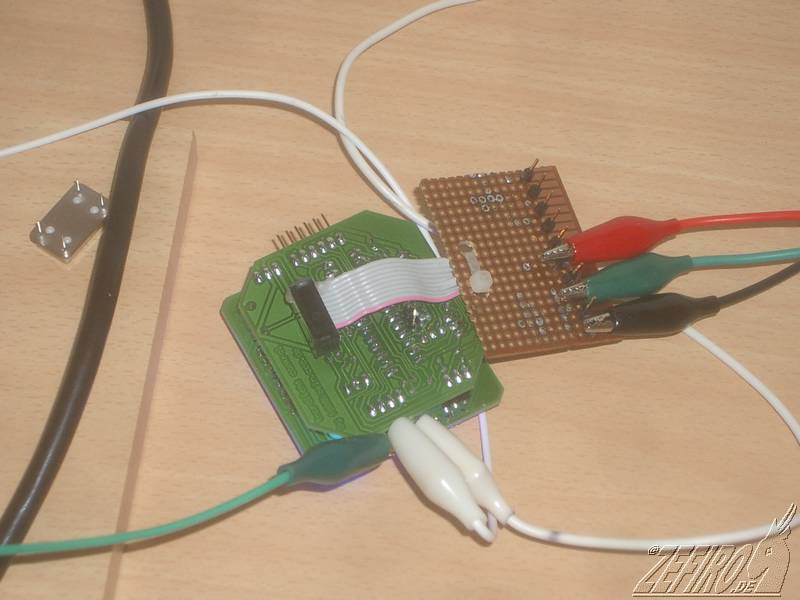

	TODO: Fnordlicht Provisorium
	TODO: Fnordlicht Provisorium

Die Pinbelegung für den Poweranschluss wurde so definiert daß sie dem SUC möglichst ähnlich war. 5V wird doppelt, Masse dreifach ausgeführt um einen höheren Leitungsquerschnitt zu erreichen.

Pin	SUC	Power
1	I2C SDA	+5V Standby
2	I2C SDA (return)	Ground
3	I2C SCL	Power On
4	Ground	Ground
5	+5V	+5V
6	I2C SCL (return)	+5V
7	+12V	+12V
8	Ground	Ground
